روندنما

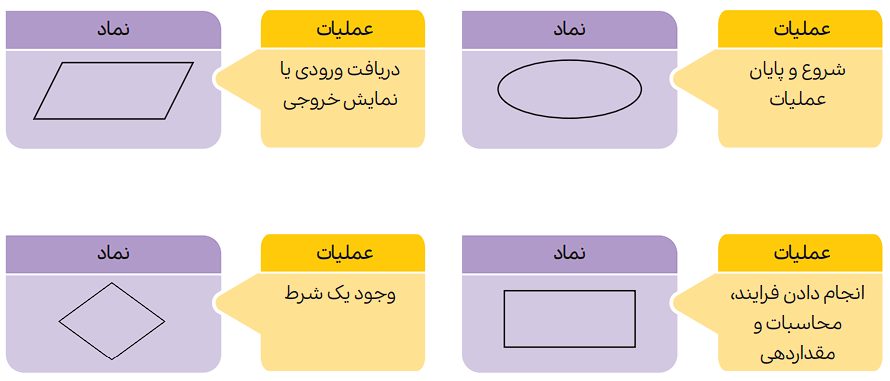

هر الگوریتم را می‌توان با استفاده از روندنما (فلوچارت) توصیف کرد. یک روندنما از شکل‌های مختلف هندسی تشکیل شده است (جدول زیر) که با علامت پیکان به هم مرتبط شده‌اند. هر شکل هندسی، نشان‌دهنده‌ی یک مرحله از حل مسئله است.
مثال:

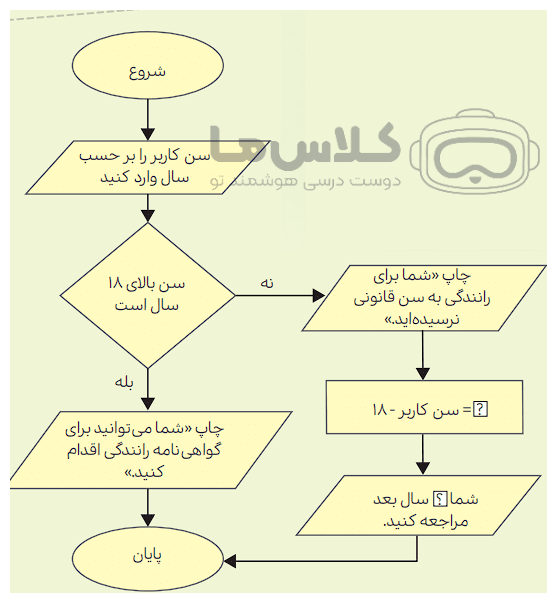

برای الگوریتم زیر، نمودار روندنما رسم کنید.
- شروع
- سن کاربر را برحسب سال وارد کنید.
- اگر سن کاربر بیشتر از ۱۸ سال باشد، چاپ شود «شما می‌توانید برای گواهی‌نامه‌ی رانندگی اقدام کنید.» در غیر این صورت چاپ شود «شما برای رانندگی به سن قانونی نرسیده‌اید.»
- تفاوت سن کاربر با سن قانونی را محاسبه کنید.
- چاپ «چند سال بعد مراجعه کنید.»
- پایان
